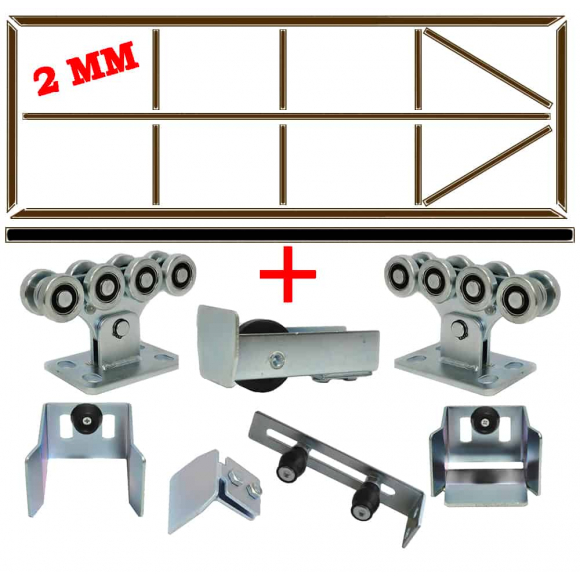

Комплект «Свари Сам» с фурнитурой Alutech — каркас из Т-профиля 2 мм и полный набор фурнитуры для откатных ворот шириной проёма от 3,5 до 4,3 м, высотой 2 м. Горизонтальная перемычка длиной 5,86 м создаёт возможность для установки двух верхних кронштейнов с роликами. Внутренняя разварка каркаса — из трубы 30×20 мм с двумя диагональными раскосами для жёсткости на сдвиг. Направляющая 70×60×3,5 мм, длина 6 м, фурнитура Alutech с подшипником 301. Привод и зубчатая рейка не входят — выбираются отдельно.

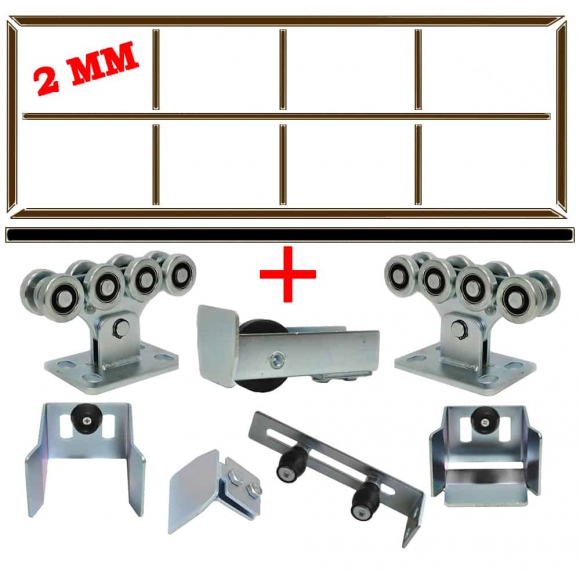

Каркас «Свари Сам»: состав металлических деталей
Т-профиль 2 мм — 2×6 м и 2×1,88 м
Четыре Т-образных профиля формируют несущий периметр рамы — два горизонтальных по 6 м и два вертикальных по 1,88 м. Монолитное Т-сечение без замкнутых полостей: влага не скапливается между слоями, ржавые подтёки по стыкам не появятся даже через несколько сезонов. Все резы выполнены под 45° на производстве — стыки идеальные, подгонки не требуется. Толщина 2 мм варится инвертором с электродом.
Трубы 30×20 мм: 6 вертикальных стоек + 1 горизонтальная перемычка 5,86 м + 2 раскоса
Шесть вертикальных стоек длиной 0,856 м создают жёсткость полотна на изгиб и служат базой для крепления зашивки. Горизонтальная труба 5,86 м — главная деталь: её длина позволяет разнести два верхних кронштейна с роликами на большое расстояние. Два диагональных раскоса воспринимают сдвигающую нагрузку от ветра и предотвращают ромбовидную деформацию рамы — классическое решение, при котором лёгкая труба 30×20 работает не хуже тяжёлой 40×20.
Фурнитура Alutech: состав комплекта
Роликовые каретки — 2 шт.
Подшипник 301 с повышенной радиальной грузоподъёмностью — выносливее стандартного 608 в бюджетных аналогах. Пластина основания 3 мм, крепёжный болт 10 мм — конструкция не деформируется под нагрузкой при ежедневной эксплуатации.
Кронштейн с поддерживающими роликами — 2 шт.
Резиновые ролики с полимерной втулкой не царапают краску каркаса при боковом смещении полотна. Крепится в продольных пазах стальной пластины 3 мм — высота регулируется под конкретный столб. Для установки второго кронштейна (рекомендуется при горизонтальной трубе 5,86 м) — докупается отдельно.
Нижний уловитель
Пластиковые накладки гасят удар при входе направляющей в ловитель — ворота закрываются без металлического лязга. При расчистке снега лопатой зимой рекомендуется работать осторожно рядом с уловителем: на морозе пластик становится хрупким и не выдерживает прямого удара.
Верхний уловитель
Фиксирует верхний торец створки в закрытом положении и удерживает полотно от отклонения при ветровой нагрузке. Входит в комплект — у ряда поставщиков верхний уловитель продаётся отдельно; при сравнении предложений стоит уточнять этот момент.
Концевой ролик
Удерживает нижний торец створки вертикально при выкате за пределы направляющей. На конце — пластиковая крышка с резиновым демпфером, смягчающая удар об ограничитель. Деталь не требует смазки и обслуживания на протяжении всего срока службы.
Заглушка направляющей
Закрывает торец балки от снега, дождя и листьев. Без заглушки в полости направляющей образуется ледяная пробка, блокирующая движение кареток в мороз. Резина сохраняет эластичность при отрицательных температурах и плотно держится в профиле весь сезон.
Направляющая 70×60×3,5 мм, 6 м
Профиль с толщиной стенки 3,5 мм не прогибается под нагрузкой и продлевает ресурс кареток. Поставляется в чёрном исполнении: краска ложится без специальной грунтовки, тогда как оцинкованный профиль требует грунта для цветных металлов — без него покрытие со временем отваливается хлопьями.
- Горизонтальная труба 5,86 м — место для двух верхних кронштейнов — нагрузка на каждый ролик снижается вдвое: полотно устойчивее на ветру, фурнитура служит дольше.
- Раскосы в конструкции каркаса — два диагональных раскоса из трубы 30×20 воспринимают сдвигающую нагрузку при ветре: рама не деформируется в ромб даже при больших парусных нагрузках на зашивку.
- Т-профиль без замкнутых полостей — нет межтрубного пространства, нет конденсата, ржавых подтёков по стыкам не будет даже через 5–7 лет.
- Варится обычным инвертором с электродом — толщина 2 мм не требует полуавтомата FCAW.
- Фурнитура Alutech с подшипником 301 — усиленный подшипник и пластина 3 мм обеспечивают длительный ресурс кареток; бренд с 30-летней историей в СНГ, запчасти доступны по всей России.
- Верхний уловитель включён в комплект — у ряда поставщиков продаётся отдельно; здесь входит в базовую поставку.
- Направляющая 3,5 мм в чёрном исполнении — не требует специального грунта под покраску; толстая стенка снижает прогиб под нагрузкой.
- Всё нарезано в размер на производстве — не нужно резать болгаркой: точность заводского реза недостижима вручную, стыки получаются с первой попытки.
- Один груз при доставке — каркас и фурнитура в одном транспортном месте; доставка дешевле, чем при раздельной закупке.
- Совет про рейку — если планируете привод, прикрепите зубчатую рейку к горизонтальной трубе до покраски: потом придётся зачищать и восстанавливать покрытие в местах крепления.
