Каркас откатных ворот для самостоятельной сварки

Самый доступный каркас: Т-профиль 1,5 мм — минимум металла, максимум экономии Это самый бюджетный вариант каркаса в нашем ассортименте. Т-профиль 1,5 мм легче и дешевле в производстве, чем версия 2 мм, при этом Т-образное сечение сохраняет геометрическую жёсткость рамы — нагрузка распределяется по всему периметру, а не концентрируется в точках крепления. Разница в стоимости между версией 1,5 мм и 2 мм ощутима; если вы умеете варить полуавтоматом FCAW и хотите получить надёжный каркас по минимальной цене — это ваш вариант.

Важно: стенка 1,5 мм не варится электродуговым инвертором — нужен полуавтомат FCAW Электродуговая сварка (инвертор с электродом) не подходит для профиля толщиной 1,5 мм. Минимальный электрод — 2 мм, он требует тока от 40–50 А. При такой мощности дуга прожигает тонкую стенку насквозь прежде, чем успевает сформироваться сварочная ванна — получаются дыры, а не шов. Даже опытный сварщик не исправит эту физику уменьшением тока: дуга просто не стабилизируется на слишком низком токе для электрода 2 мм. Полуавтомат FCAW (порошковая проволока без газа) работает иначе: непрерывная подача тонкой проволоки при низком токе даёт узкую зону нагрева — металл не прогорает, шов получается ровным. FCAW сейчас активно набирает популярность в России именно потому, что не требует газового баллона. Если у вас или у знакомого есть полуавтомат — этот каркас обойдётся заметно дешевле версии 2 мм без потери качества конструкции. Если полуавтомата нет — возьмите каркас с Т-профилем 2 мм: он варится обычным инвертором.

В этот комплект входит только каркас — направляющая, фурнитура, привод и рейка приобретаются отдельно Совет от нас: если в будущем планируете устанавливать привод — прикрепите зубчатую рейку к раме ещё до покраски. Потом это сделать значительно сложнее: придётся зачищать и восстанавливать лакокрасочное покрытие в местах крепления.

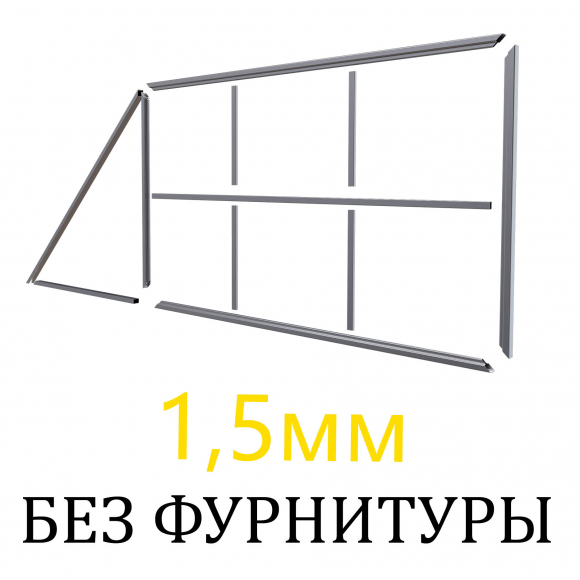

Каркас «Свари Сам» из Т-профиля 1,5 мм — самый экономичный вариант рамы для откатных ворот размером 4300 × 2000 мм под проём шириной от 3,5 до 4,3 м. В комплект входят только металлические детали каркаса — нарезанные в размер и запиленные под 45°. Направляющая, фурнитура, привод и зубчатая рейка не входят и выбираются отдельно. Сварка профиля 1,5 мм выполняется исключительно полуавтоматом FCAW — электродуговой инвертор для такой толщины не подходит.

Размер каркаса: 4300 × 2000 мм Ширина проёма: 3,5 — 4,3 м Т-профиль: 1,5 мм Сварка: только полуавтомат FCAW Детали нарезаны: в размер, под 45° Направляющая: не входит Фурнитура: не входит Привод: не входит Рейка: не входит

Состав каркаса «Свари Сам»

Каркас откатных ворот Т-профиль 1,5 мм 4300х2000 резы под 45 градусов

Горизонтальный и вертикальный Т-профиль 1,5 мм — по 2 шт.

Т-образное сечение формирует несущий периметр рамы без внутренних замкнутых полостей — конденсат не скапливается, ржавых подтёков по стыкам не будет. Толщина 1,5 мм снижает вес и стоимость каркаса при сохранении геометрической жёсткости. Резы под 45° выполнены на производстве с заводской точностью — стыковка деталей идеальная без подгонки. Сварка только полуавтоматом FCAW.

Профильные трубы 40х20 распорки каркаса откатных ворот Т-профиль 1,5 мм

Профильная труба 40×20 мм — 5 шт.

Внутренние распорки придают полотну жёсткость на изгиб и равномерно распределяют нагрузку от зашивки. Прямоугольное сечение устойчиво к боковому ветровому давлению. Трубы 40×20 мм имеют стандартную толщину стенки — при желании их можно приварить и обычным инвертором, в отличие от самого Т-профиля.

Упаковка каркаса Т-профиль 1,5 мм Свари Сам откатные ворота

Профильная труба 60×40 мм под углом (косынка/противовес) — 2 шт.

Запиленные под нужным углом трубы образуют консоль противовеса. Без противовеса выкатившееся полотно создаёт изгибающую нагрузку на роликовые каретки — они изнашиваются неравномерно и быстро. Противовес в комплекте избавляет от этой проблемы вне зависимости от выбранного бренда фурнитуры.

Почему инвертор с электродом не подходит для профиля 1,5 мм

Электродуговая сварка работает на принципе дугового разряда между электродом и металлом. Минимальный диаметр электрода — 2 мм, для его зажигания и стабильного горения дуги нужен ток от 40–50 А. На металле толщиной 1,5 мм такой ток создаёт локальный перегрев: зона плавления расширяется быстрее, чем формируется ванна — стенка прогорает. Уменьшить ток ниже 40 А нельзя: дуга становится нестабильной и гаснет.

Полуавтомат FCAW (flux-cored arc welding — сварка порошковой проволокой без газа) решает эту проблему иначе: проволока диаметром 0,8–1,0 мм подаётся непрерывно, ток при этом значительно ниже — зона нагрева узкая, металл не прогорает. Порошковое покрытие проволоки само создаёт защитную среду, поэтому газовый баллон не нужен. Именно поэтому FCAW набирает популярность среди домашних мастеров в России: оборудование компактное, не требует инфраструктуры.

Если полуавтомата нет и брать его не планируете — рассмотрите каркас с Т-профилем 2 мм: он варится стандартным инвертором с электродом.

Что потребуется докупить отдельно для готовых ворот:

Направляющая (5, 6 или 7 м) Роликовые каретки Верхние поддерживающие ролики Нижний и верхний уловители Концевой ролик с заглушкой Зубчатая рейка Привод с блоком управления Регулировочные площадки под ролики

Почему стоит выбрать именно этот каркас

Самая низкая цена каркаса в линейке — Т-профиль 1,5 мм дешевле версии 2 мм при той же геометрии рамы и том же принципе борьбы с ржавчиной.
Меньший вес готовых ворот — лёгкое полотно снижает нагрузку на роликовые каретки и фундамент, что продлевает ресурс фурнитуры.
Т-профиль без замкнутых полостей — нет межтрубного пространства, нет конденсата, нет ржавых подтёков по стыкам через несколько сезонов.
Меньше сварочных швов, чем у двухтрубной рамы — меньше зон потенциальной коррозии и меньше времени на подготовку к покраске.
Детали нарезаны и запилены под 45° на производстве — точность заводского реза недостижима болгаркой вручную; стыки получаются с первой попытки.
Совместим с любой фурнитурой — FURNITEH, Alutech, Ролтэк и другие бренды; направляющую и привод выбираете под свой бюджет.
Противовес в комплекте — трубы 60×40 мм под косынку сразу в поставке; не нужно искать и резать отдельно.
Свобода выбора зашивки и привода — устанавливаете автоматику сейчас или позже; зашиваете тем, что подходит под стиль забора.
Совет про рейку — если планируете привод в будущем, прикрепите зубчатую рейку до покраски: потом это делается значительно сложнее.
