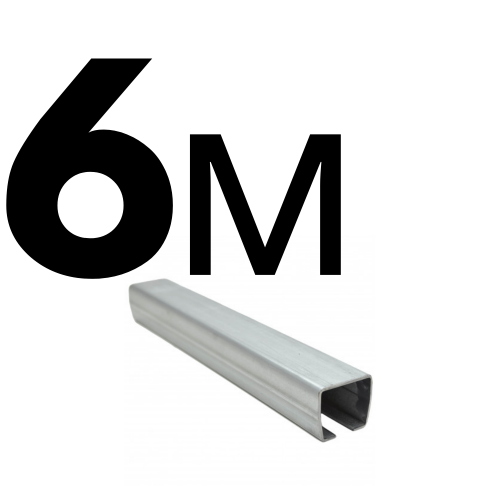

Направляющая балка РОЛТЭК (код 010.6) — несущий профиль откатных ворот серии МИКРО длиной 6 метров. Внутри балки перемещаются роликовые опоры, обеспечивая плавное движение створки.
Балка воспринимает нагрузку от полотна ворот и передаёт её на роликовые опоры, формируя геометрию и стабильность работы всей системы.
Технические характеристики
| Артикул | 010.6 |
| Серия | МИКРО |
| Тип изделия | Направляющая балка |
| Длина | 6 м |
| Толщина стенки | 3 мм |
| Материал | Сталь (неоцинкованная) |
| Совместимые роликовые опоры | РОЛТЭК 001 / 002 |
| Тип работы | Качение роликов внутри профиля |
| Монтаж | Приваривается к раме ворот |
| Производитель | РОЛТЭК |
Сопряжение с элементами системы МИКРО
- роликовая опора РОЛТЭК 001
- роликовая опора с боковым креплением РОЛТЭК 002
- направляющие МИКРО 010.45 / 010.53 / 010.6
- оцинкованные направляющие МИКРО 010.45Ц / 010.53Ц / 010.6Ц
- концевой съёмный ролик РОЛТЭК 021
- нижний ловитель РОЛТЭК 029
- регулировочная подставка М12 РОЛТЭК 061
- заглушка направляющей РОЛТЭК 073
- накладной кронштейн РОЛТЭК 057.27
Важная особенность (покраска и цинк)
Балка выполнена из черной стали и предназначена под последующую покраску, что обеспечивает лучшее сцепление лакокрасочного покрытия.
Важно: оцинкованные направляющие теряют свои преимущества при сварке — в зоне шва цинк выгорает, а краска на оцинкованной поверхности держится хуже даже при использовании специальных грунтов.
Поэтому при изготовлении сварных откатных ворот неоцинкованная направляющая является более технологичным и правильным решением.
Функции направляющей балки
- обеспечивает движение ворот;
- передаёт нагрузку на роликовые опоры;
- задаёт геометрию конструкции;
- обеспечивает жёсткость створки.
Длина 6 метров позволяет использовать балку для более широких проёмов откатных ворот.
