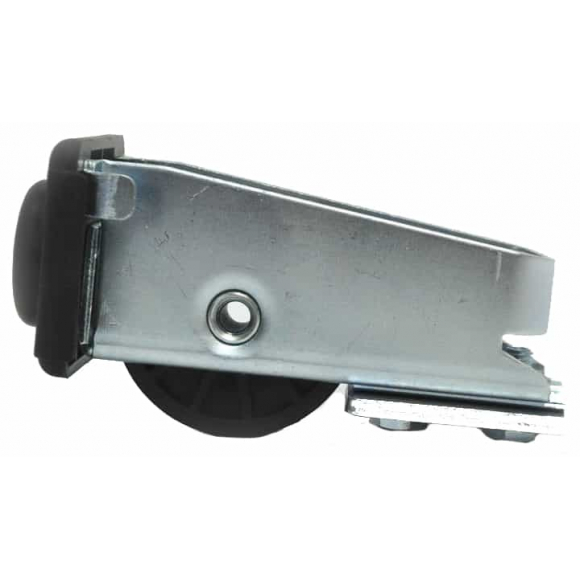

Накатной ролик Alutech SGN.01 (арт. SGN.01.320) — ключевой элемент откатных ворот, который устанавливается в торец направляющей шины и выполняет сразу две функции: обеспечивает плавный заход створки в нижний улавливатель и частично разгружает систему роликовых опор в закрытом положении.
Именно этот ролик первым контактирует с улавливателем (например, SGN.01.420), задавая правильную геометрию закрытия ворот. Без него створка “бьёт” металлом в ловитель, быстрее изнашивается и теряет плавность работы.
Технические характеристики
| Артикул | SGN.01.320 |
| Тип изделия | Накатной (концевой) ролик |
| Совместимость | Системы откатных ворот SGN.01 |
| Место установки | Внутрь направляющей шины (торец) |
| Функция | Заход в улавливатель и разгрузка кареток |
| Работа в паре | С нижним улавливателем SGN.01.420 |
| Материал корпуса | Сталь |
| Тип ролика | На втулке |
| Производитель | Alutech |
Как работает накатной ролик
При закрытии ворот ролик (арт. SGN.01.320) заходит в нижний улавливатель (например, SGN.01.420). За счёт своей формы он плавно поднимает край направляющей шины вверх, переводя часть массы створки с роликовых кареток на улавливатель.
Это ключевой момент работы всей системы: без накатного ролика нагрузка остаётся на каретках, а при его наличии система “разгружается” в статике.
Устройство и особенности
Колесо на втулке
Обеспечивает плавное качение при заходе в улавливатель. Не создает проблем со скрипом в будущем.
Металлический корпус
Жёсткая конструкция выдерживает ударные нагрузки при закрытии ворот и не деформируется со временем.
Точная геометрия захода
Форма ролика рассчитана так, чтобы он правильно “заезжал” в улавливатель и не выскакивал при боковых нагрузках.
Фиксация в шине
Ролик устанавливается в торец направляющей и закрепляется болтовым соединением, образуя единый узел с воротами.
На что обратить внимание
Распространённая ошибка — эксплуатация ворот без накатного ролика или с изношенным элементом. В этом случае:
- ворота начинают бить в улавливатель;
- возрастает нагрузка на роликовые каретки;
- ускоряется износ автоматики.
Если ролик изношен или повреждён — его замена (арт. SGN.01.320) является одной из самых дешёвых, но критически важных операций по обслуживанию ворот.
- обеспечивает мягкое и точное закрытие ворот;
- разгружает роликовые опоры в статике;
- снижает ударные нагрузки на улавливатель;
- увеличивает срок службы всей системы;
- обязательный элемент при использовании автоматики;
- полная совместимость с элементами серии SGN.01.
