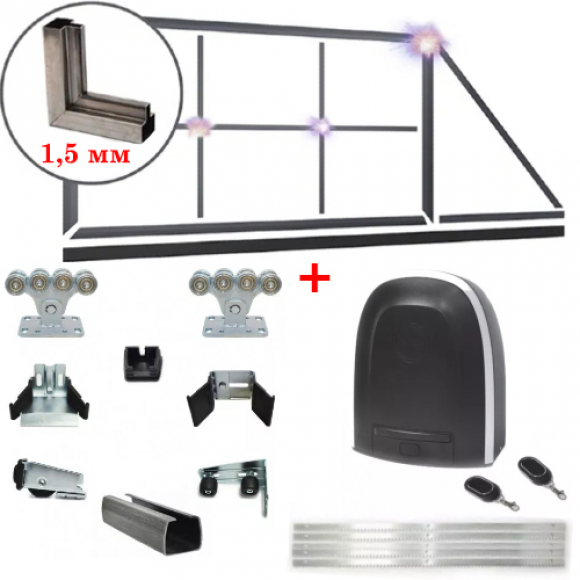

Комплект «Собери Сам» с автоматикой Alutech — полный набор для самостоятельного изготовления откатных ворот шириной проёма от 3,5 до 4,3 м, высотой 2 м, с максимальной массой створки до 450 кг. Каркас размером 4300 × 2000 мм выполнен из универсального Т-образного профиля толщиной 1,5 мм — более лёгкая и доступная версия по сравнению с исполнением 2 мм, при том же принципе исключения подтёков ржавчины между слоями. В поставку входит фирменная фурнитура Alutech с 6-метровой направляющей, привод Alutech RTO-500, 5 м зубчатой рейки и крепёж. Сварка каркаса выполняется полуавтоматом FCAW — электродуговой инвертор для профиля 1,5 мм не подходит.
Каркас «Собери Сам»: Т-профиль 1,5 мм, нарезан в размер
Горизонтальный и вертикальный Т-профиль 1,5 мм — по 2 шт.
Т-образное сечение формирует несущий контур каркаса без внутренних замкнутых полостей — влага не скапливается, рыжих подтёков по стыкам нет. Толщина стенки 1,5 мм снижает вес каркаса и стоимость комплекта, при этом геометрия рамы остаётся жёсткой благодаря форме Т-профиля. Резы выполнены под 45° с идеальными линиями стыковки. Сварка — только полуавтоматом FCAW (порошковая проволока).
Профильные трубы 40×20 мм — 5 шт. и 60×40 мм — 2 шт.
Внутренние распорки из трубы 40×20 мм предотвращают скручивание полотна при боковом ветре и равномерно распределяют нагрузку от зашивки. Трубы 60×40 мм, запиленные под углом, образуют консоль противовеса — балансируют выкатившееся полотно и снижают нагрузку на роликовые каретки. Все детали нарезаны в размер на производстве.
Фурнитура Alutech: состав и детали
Роликовые каретки — 2 шт.
Каретки Alutech собраны на усиленном подшипнике 301 — он выдерживает большую радиальную нагрузку по сравнению со стандартным 608, который применяется в бюджетных аналогах. Пластина основания толщиной 3 мм, болт крепления диаметром 10 мм. Такое сочетание исключает деформацию опоры под весом ворот даже при регулярной эксплуатации.
Верхние поддерживающие ролики
Крепятся в двух продольных пазах стальной пластины 3 мм — позиция по высоте регулируется под конкретный столб. Ролик резиновый с полимерной втулкой: резина не царапает краску с каркаса ворот при боковом смещении полотна, вращается легко. Болт крепления диаметром 10 мм не срезается при ударных нагрузках.
Накатной (концевой) ролик
Удерживает нижний торец створки вертикально при выкате за пределы направляющей. На конце ролика — пластиковая крышка с резиновым демпфером: смягчает удар полотна об ограничитель и снижает износ узла. Деталь не требует смазки и обслуживания на протяжении всего срока службы.
Нижний уловитель с пластиковыми накладками
Пластиковые накладки гасят удар при входе направляющей — ворота закрываются без металлического лязга. Важный момент эксплуатации: при расчистке снега лопатой зимой нужно работать аккуратно рядом с уловителем — на морозе пластик становится хрупким и не выдерживает прямого удара лопатой. Это стоит учитывать при уборке участка.
Верхний уловитель
Фиксирует верхний торец створки в закрытом положении и не даёт полотну отклоняться при ветровой нагрузке. Верхний уловитель не всегда включается в комплект у других поставщиков — здесь он входит в базовую поставку. При сравнении предложений стоит уточнять этот момент отдельно.
Резиновая заглушка направляющей
Закрывает открытый торец балки от попадания снега, дождя и листьев. Без заглушки в полости направляющей образуется ледяная пробка, которая блокирует движение кареток в мороз. Резина Alutech держит форму и не дубеет на морозе — заглушка плотно сидит в профиле весь сезон.
Направляющий профиль 70×60×3,5 мм, длина 6 м
Профиль сечением 70×60 мм с толщиной стенки 3,5 мм — увеличенная толщина снижает прогиб балки под нагрузкой и продлевает ресурс кареток. Поставляется в черном (не оцинкованном) исполнении: на практике чёрный профиль лучше держит краску, тогда как оцинкованный требует специальной грунтовки для сцепления с ЛКП.
Привод Alutech RTO-500 + зубчатая рейка 5 м
.jpg)
Привод Alutech RTO-500 + 5 м зубчатой рейки
Самоблокирующийся привод со встроенным блоком управления и радиоприёмником, рассчитанный на ворота массой до 500 кг. Полимерная шестерня редуктора — осознанное конструктивное решение Alutech: тихий ход, гашение вибрации от рейки, длительный ресурс при правильно настроенных воротах. Два четырёхканальных пульта запрограммированы с завода. Инструкция на русском языке входит в комплект. При хранении пульта на улице в период морозов около 0°C рекомендуется держать его в тепле.
Почему для профиля 1,5 мм нужен полуавтомат, а не инвертор
Минимальный электрод для ручной дуговой сварки — диаметр 2 мм, он требует тока от 40–50 А. При такой мощности на металле толщиной 1,5 мм дуга прожигает стенку насквозь прежде, чем успевает сформироваться сварочная ванна — получаются дыры, а не шов. Полуавтомат FCAW работает иначе: порошковая проволока подаётся непрерывно без защитного газа, ток значительно ниже, зона нагрева минимальна. Шов получается ровным, металл не коробится и не прогорает. FCAW сейчас активно набирает популярность в России именно потому, что не требует баллона с газом — оборудование проще в транспортировке и удобнее для работы на улице.
Если у вас есть доступ к полуавтомату FCAW — этот комплект позволяет сэкономить на каркасе без каких-либо потерь в качестве готовой конструкции. Если сварочного оборудования нет и покупать его не планируете — обратите внимание на версию комплекта с Т-профилем 2 мм: она варится обычным инвертором с электродом.
- Ниже цена при той же логике конструкции — Т-профиль 1,5 мм держит геометрию каркаса до 450 кг и так же исключает подтёки ржавчины, как версия 2 мм, но стоит меньше.
- Легче готовые ворота — меньший вес полотна снижает нагрузку на роликовые каретки, фундамент и привод, что продлевает ресурс всей системы.
- Привод Alutech — бренд с историей в СНГ — запчасти, сервисные центры и монтажники, знающие RTO-500, есть в любом городе.
- Т-профиль без внутренних полостей — влага не скапливается между слоями каркаса, рыжих подтёков по стыкам не будет даже через 5–7 лет эксплуатации.
- Детали подрезаны под 45° с завода — идеальные линии стыковки, угловые швы выходят ровными без подгонки.
- Автореверс при столкновении с препятствием — привод защищает автомобиль и людей, останавливаясь и открывая ворота назад.
- Два пульта запрограммированы с завода — после подключения питания ворота управляются с брелока без дополнительной настройки.
- Всё в одной поставке — каркас, фурнитура, автоматика и рейка приходят вместе, отдельно везти ничего не нужно.
- Свобода выбора зашивки — каркас без облицовки: профлист, поликарбонат, дерево под любой стиль забора.
