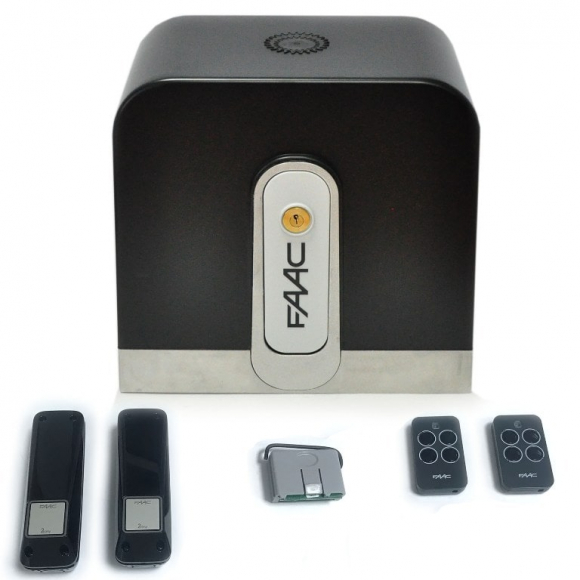

Электромеханический привод FAAC C721 — высокоскоростная итальянская автоматика для откатных ворот весом до 800 кг и длиной створки до 15 метров. Модель разработана для объектов с интенсивностью эксплуатации 100%: коттеджных посёлков, многоквартирных домов, промышленных и коммерческих территорий, где ворота открываются десятки раз в сутки. В комплект поставки входит сам привод со встроенной платой управления E721, монтажная пластина, шестерня Z28 (модуль M4), магнитные концевые выключатели, пара фотоэлементов FAAC XP20B D, встраиваемый радиоприёмник XF 433 и два пульта-брелока. Артикул производителя — 109321.
В комплект поставки входят:
Привод FAAC C721 со встроенной платой E721
Электромеханический самоблокирующийся привод 24 В мощностью 290 Вт. Корпус из алюминия с защитой IP44, наружная шестерня Z28 (модуль M4) изготовлена из калёной стали. Двигатель постоянного тока менее инерционен, чем переменного: точно отрабатывает старт, реверс и резкую остановку.
Плата управления E721 встроена в привод и расположена вертикально — пыль на ней не скапливается, а от конденсата плата защищена дополнительной пластиковой крышкой. Нереверсивная конструкция гарантирует механическую блокировку ворот в закрытом положении без отдельных электрозамков.
Монтажная пластина и магнитные концевые выключатели
Стальная монтажная пластина с регулировочными отверстиями для точной установки привода относительно зубчатой рейки. В комплекте — пара магнитных концевиков с креплениями к рейке.
Магнитные концевики работают по бесконтактному принципу и точно фиксируют крайние положения ворот даже при налипании снега и льда на рейку. Это критично для зимней эксплуатации — в отличие от механических микриков, они не зависят от обледенения.
Блок управления E721
Встроенная плата с электронным энкодером, который контролирует усилие и скорость движения створки. Поддерживает функции плавного пуска и торможения, автоматического реверса при встрече с препятствием, режим частичного открытия (калитки) и режим Master-Slave для управления двумя противоположными створками.
Имеется разъём XF для радиоприёмника, входы для шинных фотоэлементов BUS 2EASY и релейных, выход на сигнальную лампу 24 В, опциональное подключение аккумулятора резервного питания.
Шестерня Z28 (модуль M4)
Наружная шестерня из калёной стали с 28 зубьями и модулем M4. Сцепляется со стандартной зубчатой рейкой M4, передаёт усилие от циклоидального редуктора к полотну ворот.
Калёная сталь обеспечивает высокую износостойкость на интенсивных режимах — это одна из причин, по которой C721 рассчитан на 100% циклов без перегрева и износа зубьев.
Два пульта-передатчика FAAC XT4 433 RC
4-канальные брелоки на частоте 433,92 МГц с динамическим кодированием Rolling Code — код передатчика меняется при каждой команде по сложному алгоритму, синхронно с приёмником. Это исключает перехват и копирование команды кодграбберами.
4 кнопки позволяют управлять не только воротами, но и калиткой, шлагбаумом или освещением — если в системе несколько устройств FAAC. Питание от батарей CR2032.
Радиоприёмник FAAC XF 433
2-канальный радиоприёмник на 433,92 МГц со встраиваемым разъёмом XF, устанавливается прямо на плату E721 без проводов. Имеет универсальный декодер OMNIDEC и принимает как пульты с динамическим кодом RC, так и более старые SLH.
Память приёмника рассчитана на 250 пультов — этого достаточно для жилого комплекса или коммерческого объекта с большим количеством пользователей.
Пара фотоэлементов FAAC XP20B D
Внешние инфракрасные фотоэлементы для контроля проёма во время движения ворот. При пересечении луча человеком или автомобилем плата мгновенно отрабатывает реверс — створка останавливается и идёт в обратную сторону.
Это базовое требование безопасности, без которого автоматика не должна эксплуатироваться в местах массового прохода. Дальность действия и угол расхождения луча подобраны под стандартные проёмы откатных ворот шириной до 6 метров.
Особенности и устройство привода
Двигатель постоянного тока 24 В работает мягче и точнее, чем 230-вольтовые аналоги: он легче переносит частые старты, реверс и торможение, что особенно важно при интенсивности 100%. Возле эмблемы на корпусе расположен механизм аварийной разблокировки — провернуть ключ и потянуть рычаг на себя, ворота переводятся в ручной режим за пару секунд.
Циклоидальная передача CYCLO даёт привод C721 ключевое отличие от классических червячных редукторов: КПД свыше 80%, минимальный нагрев и износ, низкое энергопотребление в режиме ожидания. Циклоидальный редуктор практически бесшумен — это особенно ценно для жилых объектов, где ворота работают рано утром и поздно вечером.
- Безопасность 24 В. Низковольтное питание двигателя — никакого риска удара током при обслуживании, работа в дождь и снег без опасений.
- Интенсивность 100%. Привод рассчитан на непрерывный режим работы — подходит для въездов с десятками циклов в сутки, многоквартирных домов и коммерческих объектов.
- Циклоидальный редуктор CYCLO. КПД свыше 80% — двукратный отрыв от червячных систем по эффективности и в разы меньший износ на длительной дистанции.
- Шестерня из калёной стали. Зубья Z28 не «слизывает» даже на тяжёлых воротах при ежедневной эксплуатации.
- Магнитные концевики. Бесконтактный принцип — снег, лёд и грязь на рейке не влияют на точность срабатывания.
- Скорость 18 м/мин. Створка проёмом 4 метра открывается за 14 секунд — нет очереди на въезд даже в час пик.
- Самоблокировка без электрозамков. Нереверсивная механика держит ворота закрытыми — не нужны дополнительные стопоры и магнитные замки.
- Полный комплект «из коробки». Привод, плата, концевики, монтажная пластина, фотоэлементы, приёмник и два пульта — всё в одной поставке, докупать не нужно.
- Аварийная разблокировка ключом. Ручной режим включается за две секунды — провернул ключ, потянул рычаг.
- Защита IP44. Корпус и плата выдерживают дождь, снег и пыль — привод эксплуатируется на улице без дополнительной защиты.
- Master-Slave. Поддержка двух противоположных створок одной парой плат — для широких въездов с двумя сдвижными полотнами.
- Итальянское производство. FAAC — один из старейших мировых производителей автоматики для ворот, сервис и запчасти доступны в России.
