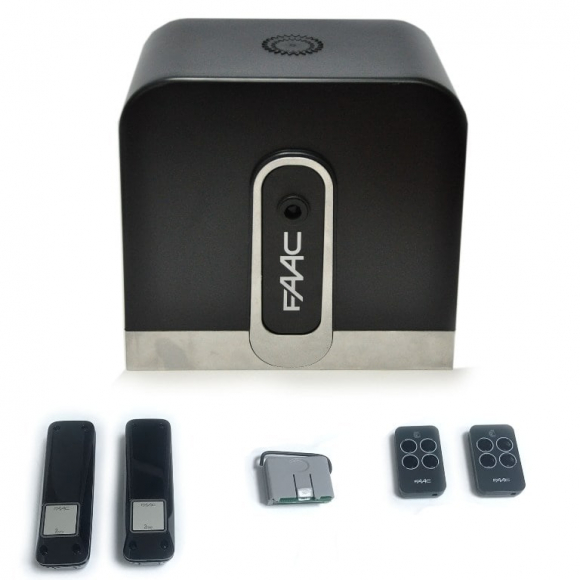

Электромеханический привод FAAC C720 — итальянская автоматика для откатных ворот весом до 400 кг и шириной створки до 6 метров. Модель разработана для частного жилого сектора и небольших коммерческих объектов с интенсивностью эксплуатации 100% — коттеджей, дач, гаражных кооперативов, СНТ. В комплект входит привод со встроенной платой управления E721, монтажная пластина, шестерня Z28 (модуль M4), магнитные концевые выключатели, пара фотоэлементов FAAC XP20B D, встраиваемый радиоприёмник XF 433 и два пульта-брелока. Артикул производителя — 109320.
В комплект поставки входят:
Привод FAAC C720 со встроенной платой E721
Электромеханический самоблокирующийся привод 24 В мощностью 170 Вт. Корпус из алюминия с защитой IP44, наружная шестерня Z28 (модуль M4). Двигатель постоянного тока менее инерционен, чем переменного: точно отрабатывает старт, реверс и резкую остановку при обнаружении препятствия.
Плата управления E721 встроена в привод и расположена вертикально — пыль на ней не скапливается, а от конденсата защищена дополнительной пластиковой крышкой. Нереверсивная конструкция гарантирует механическую блокировку ворот в закрытом положении без отдельных электрозамков.
Монтажная пластина и магнитные концевые выключатели
Стальная монтажная пластина с регулировочными отверстиями для точной установки привода относительно зубчатой рейки. В комплекте — пара магнитных концевиков с креплениями к рейке.
Магнитные концевики работают по бесконтактному принципу и точно фиксируют крайние положения ворот даже при налипании снега и льда на рейку. Это критично для зимней эксплуатации — в отличие от механических микриков, они не зависят от обледенения.
Блок управления E721
Встроенная плата с электронным энкодером, который контролирует усилие и скорость движения створки. Поддерживает функции плавного пуска и торможения, адаптивную систему обнаружения препятствий с автоматическим реверсом, режим частичного открытия (калитки) и режим Master-Slave для управления двумя противоположными створками.
Имеется разъём XF для радиоприёмника, входы для шинных фотоэлементов BUS 2EASY и релейных, выход на сигнальную лампу 24 В, опциональное подключение аккумулятора резервного питания.
Шестерня Z28 (модуль M4)
Наружная шестерня с 28 зубьями и модулем M4. Сцепляется со стандартной зубчатой рейкой M4, передаёт усилие от циклоидального редуктора к полотну ворот.
В отличие от старшей модели C721, у C720 наружная шестерня выполнена из армированного полимера — это снижает уровень шума при работе и уменьшает инерционные нагрузки. Решение типичное для бытового сегмента 24-вольтовых приводов и применяется большинством европейских производителей. Требует регулярного контроля зазора 1–2 мм относительно рейки.
Двигатель 24 В
Низковольтный двигатель постоянного тока — безопасен для пользователя, не боится дождя и снега, не требует заземления специальной категории. Питание 24 В обеспечивает встроенный понижающий трансформатор.
В отличие от двигателей переменного тока, постоянник менее инерционен и точнее реагирует на команды платы — это важно для корректной работы реверса при срабатывании фотоэлементов или встрече с препятствием.
Плата управления крупным планом
Плата E721 — одна из самых распространённых в линейке FAAC, узнаваемая многими монтажниками. Имеет программируемые режимы автозакрытия, частичного открытия, плавного старта и торможения, регулировку чувствительности энкодера.
Разъём XF для встраиваемого радиоприёмника, клеммы для подключения внешней антенны, фотоэлементов, ключа-выключателя и сигнальной лампы. Самовосстанавливающиеся плавкие предохранители — после срабатывания не требуют замены.
Два пульта-передатчика FAAC XT4 433 RC
4-канальные брелоки на частоте 433,92 МГц с динамическим кодированием Rolling Code — код передатчика меняется при каждой команде по сложному алгоритму, синхронно с приёмником. Это исключает перехват и копирование команды кодграбберами.
4 кнопки позволяют управлять не только воротами, но и калиткой, шлагбаумом или освещением — если в системе несколько устройств FAAC. Питание от батарей CR2032.
Радиоприёмник FAAC XF 433
2-канальный радиоприёмник на 433,92 МГц со встраиваемым разъёмом XF, устанавливается прямо на плату E721 без проводов. Имеет универсальный декодер OMNIDEC и принимает как пульты с динамическим кодом RC, так и более старые SLH.
Память приёмника рассчитана на 250 пультов — этого достаточно для коттеджного посёлка или гаражного кооператива с большим количеством пользователей.
Пара фотоэлементов FAAC XP20B D
Внешние инфракрасные фотоэлементы для контроля проёма во время движения ворот. При пересечении луча человеком или автомобилем плата мгновенно отрабатывает реверс — створка останавливается и идёт в обратную сторону.
Это базовое требование безопасности, без которого автоматика не должна эксплуатироваться в местах массового прохода. Дальность действия и угол расхождения луча подобраны под стандартные проёмы откатных ворот шириной до 6 метров.
Особенности и устройство привода
Двигатель постоянного тока 24 В работает мягче и точнее, чем 230-вольтовые аналоги: он легче переносит частые старты, реверс и торможение, что важно при интенсивности 100%. Возле эмблемы на корпусе расположен механизм аварийной разблокировки — провернуть ключ и потянуть рычаг на себя, ворота переводятся в ручной режим за пару секунд.
Циклоидальная передача CYCLO даёт C720 ключевое отличие от классических червячных редукторов: КПД свыше 80%, минимальный нагрев и износ, низкое энергопотребление в режиме ожидания (около 10 Вт). Циклоидальный редуктор практически бесшумен — это особенно ценно для жилых посёлков, где ворота работают рано утром и поздно вечером.
Реальная эксплуатация: что говорят владельцы и монтажники
Хорошо подходит для: частных коттеджей с воротами из профлиста или лёгких кованых ворот шириной до 6 м, дач, гаражных кооперативов, СНТ. Циклоидальный редуктор и питание 24 В позволяют C720 работать без перегрева на интенсивных режимах въезда-выезда.
На что обратить внимание: на форумах профессиональных монтажников (vorotaforum.ru) основной массив обсуждений по C720/C721 — это вопросы первичной настройки концевиков и калибровки платы E721. При корректной установке привод работает годами без вмешательства. Большинство «поломок» из обсуждений оказываются ошибками монтажа или последствиями скачков напряжения — сильные броски сети плата переносит плохо, рекомендуется ИБП или сетевой фильтр.
Зимой: магнитные концевики справляются со снегом и обледенением рейки в паспортном диапазоне до −20 °C. При этом сам пластиковый корпус концевого выключателя — слабое место конструкции: при сильных ударах (например, обледенелым полотном по магниту) корпус может треснуть. Зимой важно следить, чтобы створка шла свободно и не упиралась в наледь у магнита. Также есть отзывы по приводам предыдущей серии FAAC 740: при морозах ниже −5 °C ворота начинали идти туго — связано с густеющей смазкой редуктора. У C720 циклоидальный редуктор работает на консистентной смазке нового поколения и эта проблема в массе не повторяется, но в северных регионах (ниже −25 °C) производитель сам ограничивает применение.
Слабые места по опыту дилеров: пластиковый корпус магнитных концевиков (заменяется отдельно как запчасть), чувствительность платы к скачкам напряжения, наружная пластиковая шестерня (требует регулярного контроля зазора с рейкой и плавности хода ворот). Сам циклоидальный редуктор и двигатель — ресурсные узлы, проблем с ними в массе не зафиксировано.
По выбору C720 vs C721: если вес ворот близок к 400 кг или планируется добавлять элементы (зашивка, ковка, утепление) — лучше брать старшую C721 на 800 кг. C720 при работе на пределе веса быстрее изнашивается.
- Безопасность 24 В. Низковольтное питание двигателя — никакого риска удара током при обслуживании, работа в дождь и снег без опасений.
- Адаптивная защита от защемления. Электронный энкодер мгновенно реагирует на препятствие и реверсирует створку — защита человека и автомобиля.
- Интенсивность 100%. Привод рассчитан на непрерывный режим работы — подходит для коттеджных посёлков и СНТ с десятками циклов в сутки.
- Циклоидальный редуктор CYCLO. КПД свыше 80% — двукратный отрыв от червячных систем по эффективности и в разы меньший износ на длительной дистанции.
- Магнитные концевики. Бесконтактный принцип — снег, лёд и грязь на рейке не влияют на точность срабатывания.
- Скорость 18 м/мин. Створка проёмом 4 метра открывается за 14 секунд — нет очереди на въезд даже в час пик.
- Самоблокировка без электрозамков. Нереверсивная механика держит ворота закрытыми — не нужны дополнительные стопоры и магнитные замки.
- Полный комплект «из коробки». Привод, плата, концевики, монтажная пластина, фотоэлементы, приёмник и два пульта — всё в одной поставке.
- Аварийная разблокировка ключом. Ручной режим включается за две секунды — провернул ключ, потянул рычаг.
- Защита IP44. Корпус и плата выдерживают дождь, снег и пыль — привод эксплуатируется на улице без дополнительной защиты.
- Master-Slave. Поддержка двух противоположных створок одной парой плат — для широких въездов с двумя сдвижными полотнами.
- Низкое энергопотребление в покое. Около 10 Вт в режиме ожидания — экономия электричества при круглосуточной готовности к работе.
